功能概述
ZZBG500瓦斯管道輸送自動阻爆裝置是我公司根據《AQ 1073-2009瓦斯管道輸送自動阻爆裝置技術條件》的技術要求和特點而設計制造的。
阻爆裝置安裝于瓦斯管道或易燃易爆的化工氣體輸送管道，當瓦斯管道內發生燃燒或爆炸時，通過對爆炸火焰、壓力等信息的探測，控制阻爆閥門瞬時關閉，及時阻斷燃燒火焰和爆炸波在管道內的進一步傳播，保證煤礦安全生產。

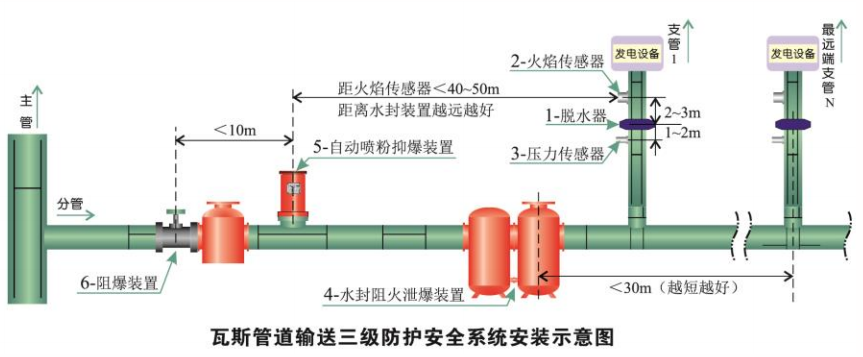

1、安保設施段:第一級水封阻火泄爆裝置、第二級自動噴粉抑爆裝置、第三級自動阻爆裝置，其安裝位置如圖所示。
2、監控用火焰、壓力傳感器安裝在支管上脫水器的兩側，火焰傳感器位于脫水器與發電機組之間，距離脫水器2m ~ 3m; 壓力傳感器位于脫水器與分管之間，距離脫水器1m ~ 2m。
3、水封阻火泄爆裝置的安設位置距遠端支管的距離(沿管道軸向)應小于30m,距離越短越好。
4、自動噴粉抑爆裝置安設位置距離近的火焰傳感器的距離(沿管道軸向)為40 ~ 50m,距離水封阻火泄爆裝置越遠越好;
5、自動阻爆裝置距抑爆裝置末端的距離不大于10m。
技術優勢

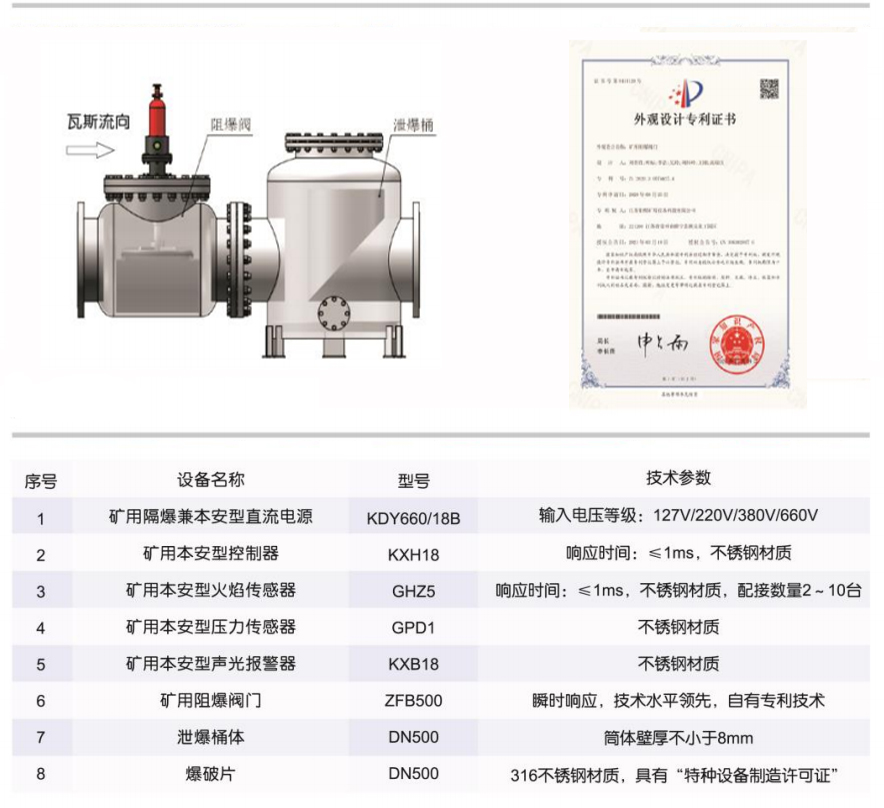

礦用阻爆閥門由我公司自主設計研發，響應時間短，腔體對管道流速阻礙小，結構新穎、技術先進，已取得專利。
當瓦斯管道有爆炸火焰時，快開閥打開，噴射出惰性氣體氮氣作為驅動力，驅動密封閥板關閉，從而有效將閥體前后阻斷，防止爆炸沖擊波和火焰進一步傳播。

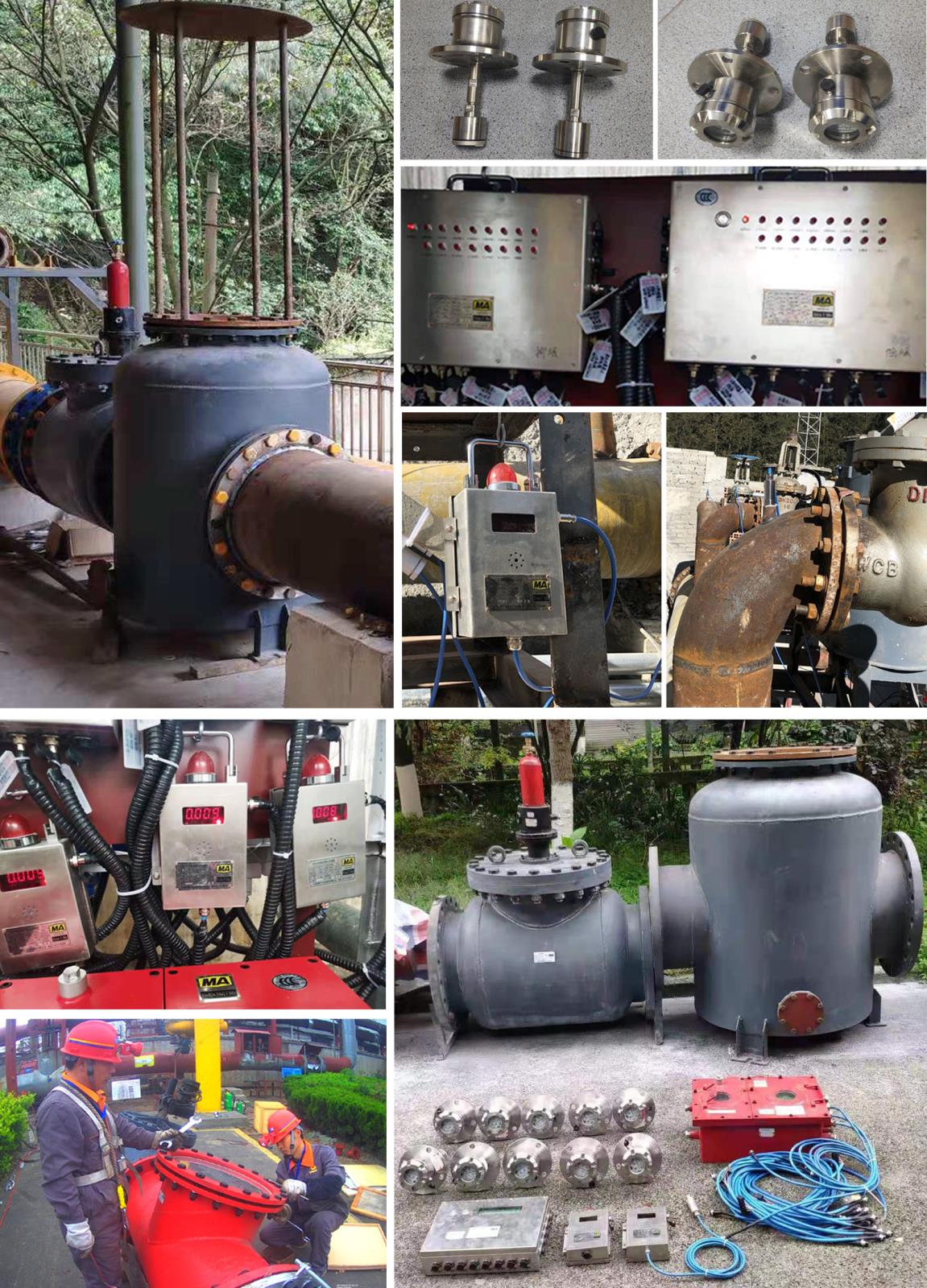

安裝實例
